Сензорът за NOx (азотни оксиди) представлява иновативно устройство, което играе важна роля в борбата срещу замърсяването на въздуха и оптимизацията на емисиите. Този технологичен компонент е от съществено значение в различни области, включително автомобилната индустрия, промишлеността и защитата на околната среда.
Сензорът за азотен оксид се състои от сонда и контролен блок, които са здраво свързани заедно чрез кабелен сноп. Това устройство е монтирано в системата за отработени газове на автомобила и има за цел да открива азотни оксиди в потока от изгорели газове. Азотните оксиди са вредни за здравето и се образуват при високи температури, високо налягане или излишък на кислород по време на изгаряне в двигателя. Поради това сензорът за NOx е важен компонент в системата за управление на отработените газове на съвременните автомобили с двигатели с вътрешно горене.
Функционалност и Приложения
Сензорите за NOx са специално проектирани устройства, които измерват концентрацията на азотни оксиди в околната среда или в отработените газове от различни източници. Те играят критична роля в автомобилната индустрия, където се използват за контролиране на емисиите на NOx от автомобилните двигатели. Чрез сензорите за NOx, системите за управление на двигателя могат да регулират горивната смес и други параметри, за да намалят емисиите и да спазват регулаторните стандарти за качество на въздуха. В промишлеността сензорите за NOx се използват за наблюдение и контрол на емисиите в производствени процеси, където се използват вещества, които могат да предизвикат замърсяване на въздуха. Те също така се вграждат в мониторингови системи за въздуха, които следят качеството на въздуха в градове и индустриални райони, и предоставят данни за съответствие с регулаторните стандарти.
Сензорът за NOx е важен компонент в системите за управление на емисиите на автомобилите, особено в бензинови и дизелови превозни средства, отговарящи на екологичните стандарти Евро 5/6. Той играе ключова роля в контрола и оптимизацията на емисиите на азотни оксиди (NOx), като позволява на автомобилите да спазват строгите регулаторни изисквания.
За Бензинови Автомобили: Сензорът за NOx се използва в автомобилите с директно впръскване на бензин, които генерират по-високи нива на азотни оксиди.. Тези автомобили обикновено са оборудвани с каталитични конвертори за съхранение на NOx и изискват точно регулиране на въздушно – горивната смес, впръскване на гориво и рециркулация на отработените газове, което се постига благодарение на данните, предоставени от сензора за NOx.
За Дизелови Автомобили: В дизеловите автомобили, сензорът за NOx се използва в комбинация със системата за селективна каталитична редукция (SCR). Тук уреята се използва за намаляване на азотните оксиди до безвредни съединения като азот и вода. Със събирането на данни от сензора за NOx, системата за управление на двигателя оптимизира дозата на урея (AdBlue®), което намалява емисиите на NOx и осигурява съответствие с екологичните нормативни изисквания.
Функции и Инсталация: Сензорът за NOx е инсталиран в изпускателната система на автомобила и непрекъснато измерва съдържанието на азотни оксиди в отработените газове. Получените данни се обработват от контролния блок на сензора и се предават на други контролни модули, като SCR системата или контролния блок на двигателя, за оптимално регулиране на емисиите. Сензорът за NOx може да бъде монтиран самостоятелно или в комбинация с други сензори в изпускателната система, в зависимост от конкретната версия на системата в автомобила. Това предоставя по-голяма прецизност и контрол върху емисиите на NOx, допринасяйки за спазване на строгите регулации за защита на околната среда.
Принцип на действие
Отработените газове навлизат в първата камера през дифузионната бариера. Тук се помещават първата помпена клетка и измервателна клетка. Остатъчният кислород в отработените газове се определя с помощта на измервателната клетка в първата камера. Друга измервателна клетка с връзка към външния въздух служи като еталон. Разликата между съдържанието на кислород в отработените газове и еталонния въздух създава напрежение между двете измервателни клетки, което контролният блок на сензорния блок използва като измерена променлива, като по този начин контролира тока на първата помпена клетка. Помпената клетка транспортира остатъчния кислород от първата измервателна камера. Останалите азотни оксиди (NOx) преминават през друга дифузионна бариера в камера две, която съдържа електрод с покритие. Този електрод има свойството каталитично да разделя азотните оксиди (NOx) на азот (N²) и кислород (O²).
Получените азотни компоненти (N²) дифундират навън през порест слой. Кислородните компоненти (O²) се пренасят към въздуха от втората помпена клетка. Блокът за управление на сензорния блок записва тока на помпата на втората клетка на помпата и изпраща обработената информация към блока за управление на двигателя чрез шината за данни. Този сензорен сигнал се обработва като по този начин може да наблюдава и контролира намаляването на NOx.
Интегрираният нагревателен елемент в сензора за NOx е ключова част от устройството, която осигурява необходимата работна температура за правилното функциониране на сензора. Този нагревателен елемент е вграден директно в самата сонда на сензора и има за цел да поддържа оптималната температура, която често е около 300°C.
Нагревателният елемент играе важна роля, особено в условия на студен старт на двигателя, когато температурата на отработените газове е ниска. Чрез поддържането на достатъчно висока температура, нагревателният елемент позволява на сензора за NOx да бъде бързо активиран и да започне да измерва концентрацията на азотни оксиди в отработените газове.
Това е от съществено значение, тъй като точните данни, предоставени от сензора за NOx, са от съществено значение за правилното функциониране на системите за управление на двигателя и за осигуряване на оптимални емисии, което допринася за спазване на екологичните нормативни изисквания.
Предимства и Значение
Сензорите за NOx имат редица предимства и значимост:
- Намаляване на емисиите: Чрез точното измерване и контрол на емисиите на NOx, сензорите спомагат за намаляване на замърсяването на въздуха и защитават околната среда.
- Съответствие с регулаторните стандарти: Сензорите за NOx помагат на компаниите и индустриалните обекти да спазват регулаторните стандарти за качество на въздуха и защита на околната среда.
- Оптимизация на енергийната ефективност: Чрез по-ефективното управление на горивната смес и параметрите на двигателя, сензорите за NOx могат да допринесат за по-голяма енергийна ефективност и икономия на гориво.
Отстраняване на неизправности
Отстраняването на неизправности в сензора за NOx изисква систематичен подход и използване на подходящи диагностични инструменти. Ето няколко практически съвети за успешното отстраняване на проблеми:
- Диагностика с помощта на OBD системата: Първата стъпка при отстраняване на неизправности е да се прочете паметта за грешки на съответния блок за управление на системата с помощта на подходящо диагностично устройство за бордова диагностика (OBD). Това ще помогне да се идентифицират конкретните грешки и проблеми, свързани със сензора за NOx.
- Визуална инспекция на изпускателния тракт: Външни повреди като пукнатини, ръжда или разхлабени части в изпускателния тракт могат да доведат до неизправности в работата на сензора за NOx. Затова е препоръчително да се извърши визуална инспекция на цялата изпускателна система, включително шумозаглушителите и каталитичните конвертори.
- Проверка на окабеляването и електрическите щепсели: Външни влияния като вода или мръсотия могат да предизвикат повреди в окабеляването или електрическите щепсели на сензора за NOx. Затова трябва да се извърши преглед и проверка на състоянието на всички електрически връзки и щепсели.

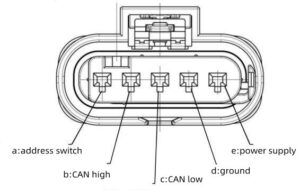

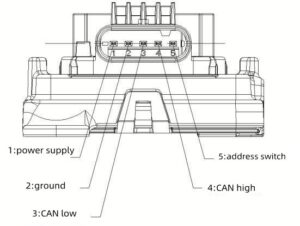

- Проверка на захранването и комуникацията по шината за данни: Ако не се открие външна повреда, трябва да се извърши проверка на захранването и комуникацията по шината за данни с помощта на подходящи измервателни устройства, за да се установи дали сензорът за NOx получава правилно захранване и комуникира правилно с контролния блок.
Следвайки тези практически съвети и извършвайки подробна диагностика, е възможно успешно да се отстрани неизправността в сензора за NOx и да се възстанови правилната работа на системата за управление на емисиите.
Ето някои съвети за поддръжка и ремонт на сензора за NOx
- Обучен персонал: Монтажът на сензора за NOx трябва да се извършва само от обучен и квалифициран персонал, който разбира процеса и особеностите на работата с такива компоненти.
- Визуална проверка: Преди да започнете процеса на отстраняване на неизправности, е важно да извършите визуална проверка на компонентите и периферните устройства, за да установите възможни повреди или неизправности.
- Смяна при повреда: Ако окабеляването или корпусът на сензора за NOx са повредени, трябва да се извърши неговата смяна с нов, подходящ компонент.
- Цялостна смяна при ремонт: В случай на ремонт, сензорът за NOx трябва да се сменя като цяла единица, а не да се опитвате да ремонтирате отделни части от него.
- Правилна позиция и монтаж: Уверете се, че сензорът за NOx е правилно позициониран и монтиран, без да се смесват позициите преди и след катализатора.
- Не използвайте паста: Не покривайте резбата на сензора за NOx с паста, тъй като това може да доведе до нежелани последици.
- Затягане на винтовете: Затегнете винтовете на сензора за NOx до препоръчителния момент на затягане, който за сензори за температура на отработените газове е около 50 Nm.
- Подходящо приложение: Преди монтажа се уверете, че сензорът за NOx е подходящ за предвиденото приложение и отговаря на необходимите размери, връзки и характеристики.
- Настройка след монтаж: След монтажа на сензора за NOx може да се наложи да се настрои към автомобила с помощта на подходящ диагностичен уред.
- Спазване на инструкциите: Винаги спазвайте съответните инструкции за монтаж и демонтаж, предоставени от производителя на автомобила, за да се осигури правилната работа и функциониране на системата.
Бъдеще на Сензорите за NOx
Сензорите за NOx остават ключова технология за борба със замърсяването на въздуха и оптимизацията на емисиите. С развитието на нови материали и методи за измерване, тези сензори продължават да напредват, предоставяйки по-точни данни и по-ефективно контролиране на емисиите на NOx в бъдеще.
Сензорът за NOx е иновативна технология, която играе важна роля във възможността ни да намалим емисиите на азотни оксиди и да защитим околната среда за бъдещите поколения.
